Ingress 访问规则

使用 Ingress 规则，您可以指使得外部访问者可以通过特定的路径访问服务。

1.1 功能介绍

Ingress 规则 通过 HTTP 或 HTTPS 协议对外暴露 Kubernetes 集群中的服务。它适用于基于 Web 的应用，如 TensorBoard、Visdom、Jupyter 等。使用 Ingress 规则，您可以指使得外部访问者可以通过特定的路径访问服务。

例如，如果您希望通过 TensorBoard 或 Visdom 访问服务，在容器中暴露服务至相应端口，并将它们映射到集群中的服务。Ingress 控制器会自动处理这些请求，转发到集群中的对应服务，并根据需求支持 HTTPS 和 HTTP 协议。

优势：

适用于 Web 服务的暴露。
支持 HTTP/HTTPS 协议。

使用场景：

访问 TensorBoard。
访问 Visdom。
访问 Jupyter Notebook。

转发路径：所有的访问路径均采用统一格式：crater.act.buaa.edu.cn/ingress/{userName}-{uuid}。其中，userName 是用户名，uuid 为自动生成的五位标识符，指向特定的服务。

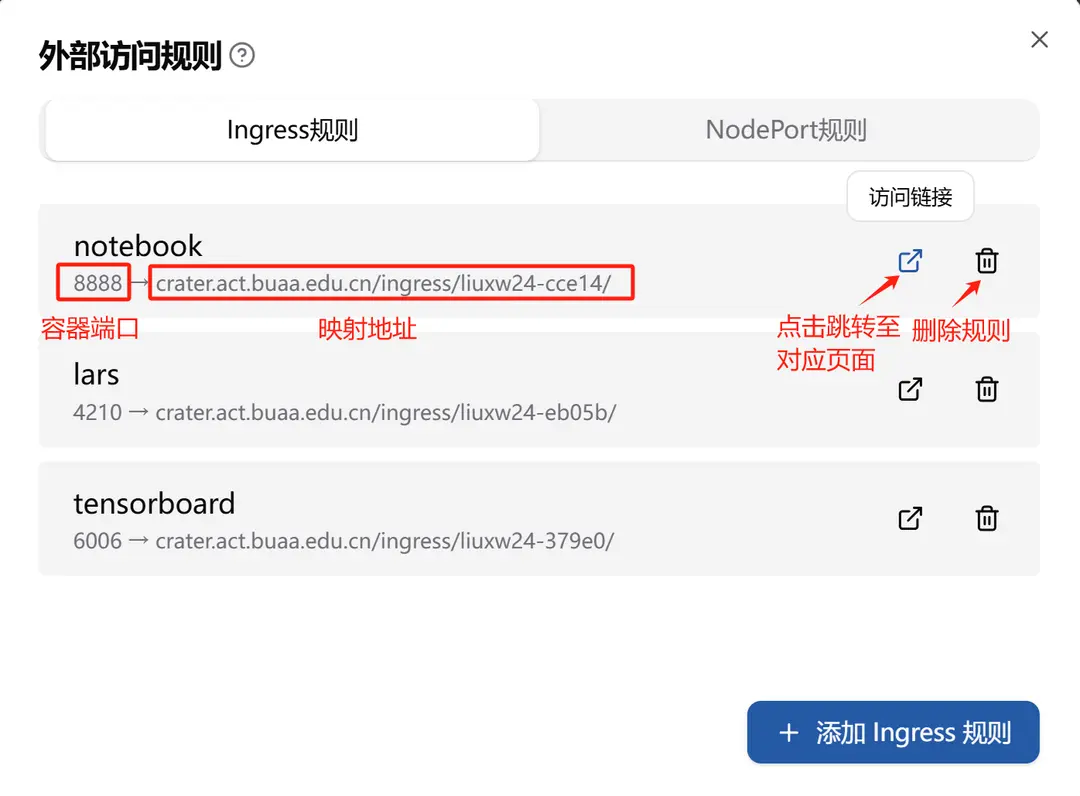

ingress-intro

设置完成后会在对应 Pod 的 Annotations 中看到如下内容，使用 ingress.crater.raids.io 作为 key 值：

metadata:
  annotations:
    crater.raids.io/task-name: tensorboard-example
    ingress.crater.raids.io/lars: '{"Name":"lars","Port":4210,"Prefix":"/ingress/liuxw24-eb05b/"}'
    ingress.crater.raids.io/tensorboard: '{"Name":"tensorboard","Port":6006,"Prefix":"/ingress/liuxw24-379e0/"}'
    ingress.crater.raids.io/notebook: '{"Name":"notebook","Port":8888,"Prefix":"/ingress/liuxw24-cce14/"}'

1.2 使用示例

当您希望将 Web 应用暴露给外部访问时，您可以使用 Ingress 规则。例如，您可以为 TensorBoard 配置一个 Ingress 规则，使得外部用户能够通过浏览器访问该服务。

设置 Ingress 外部访问规则

设置 Ingress 外部访问规则的步骤如下：

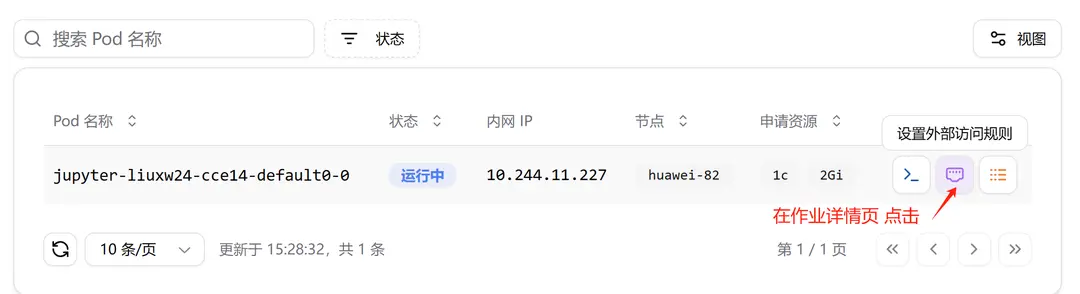

在作业详情页点击 设置外部访问规则。

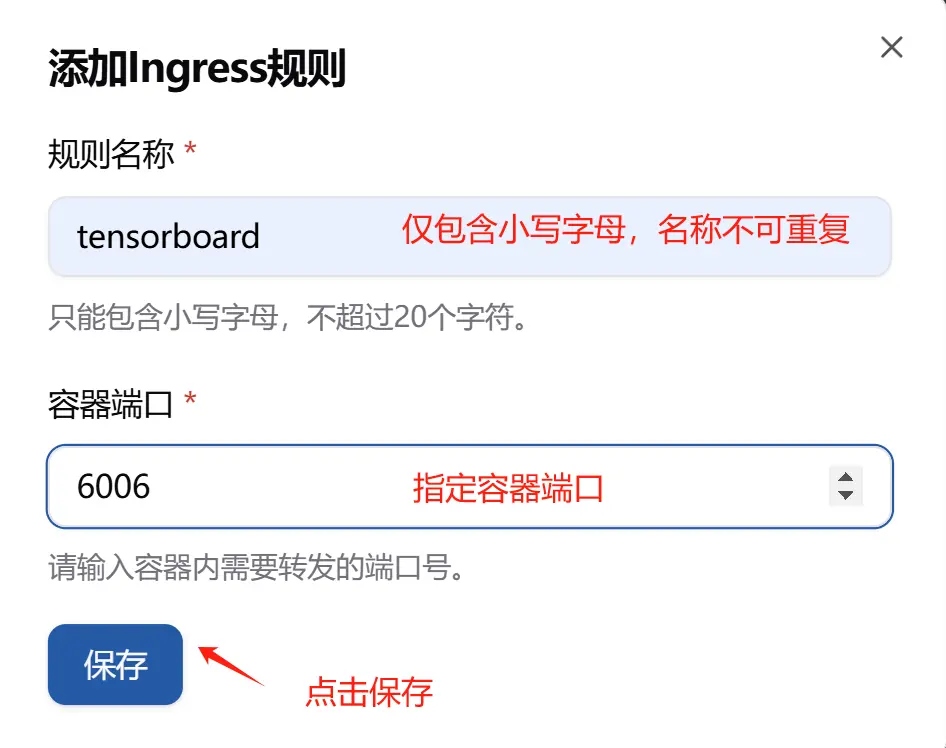

点击弹出的对话框中点击 “添加 Ingress 规则” ，输入对应的规则名称（仅包含小写字母，不超过 20 个字符，不可重复），以及容器端口，点击保存。

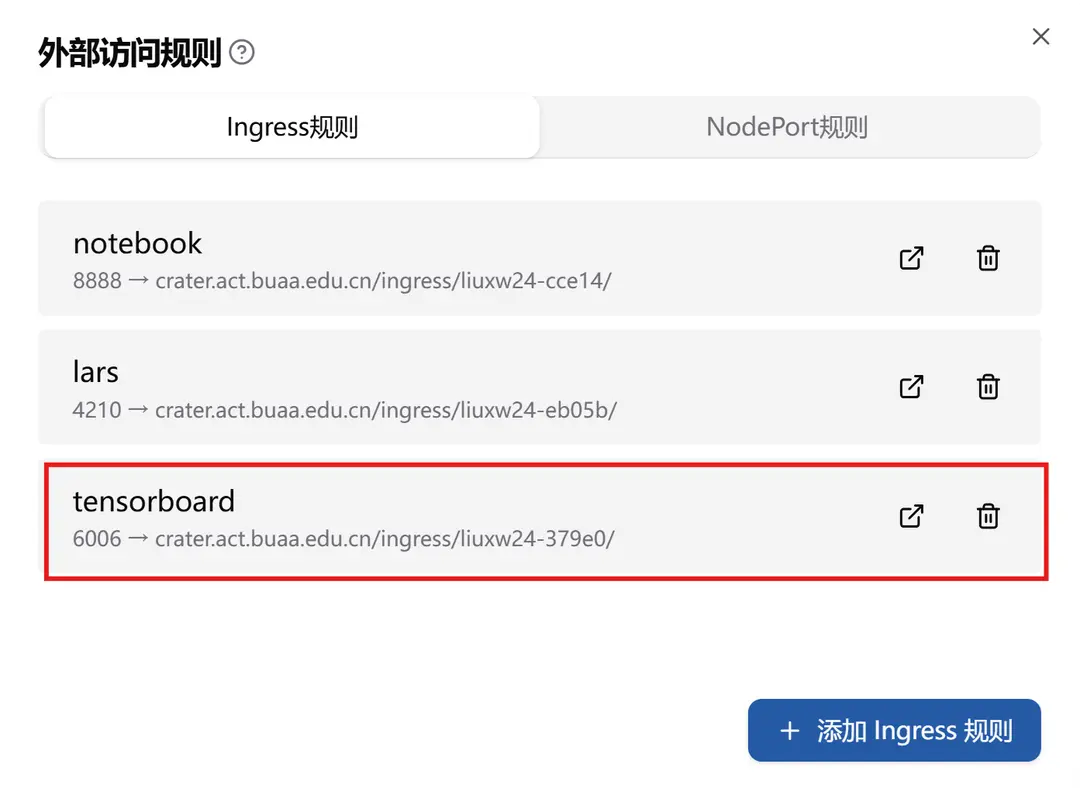

保存成功后即可看到相应的 Ingress 规则。

示例配置：

{
  "Name": "tensorboard",
  "Port": 6006,
  "Prefix": "/ingress/liuxw24-379e0/"
}

字段说明：

端口号 (port): 自定义端口号，这里设置为 6006，因为 TensorBoard 默认使用此端口。
访问路径 (prefix): 访问路径会被映射为 crater.act.buaa.edu.cn/ingress/{userName}-{uuid}，其其中，userName 是用户名，uuid为自动生成的五位标识符。

在容器内启动 TensorBoard

TensorBoard 是一个用于可视化深度学习模型训练过程等相关数据的工具。通常情况下，它会在本地默认的 URL（如 http://localhost:6006/ ）下启动服务来展示数据。但在一些场景下，比如在服务器环境或者通过反向代理等方式访问时，需要指定一个自定义的 baseurl 来正确地访问 TensorBoard。

指定 baseurl 的方法如下（以命令行方式启动为例）：

当通过命令行启动 TensorBoard 时，可以使用 --logdir 参数指定日志目录，同时使用 --bind_all 和 --path_prefix 参数来指定 baseurl 相关的设置。

假设您的 TensorBoard 日志目录是 /path/to/logs ，想要设置的 baseurl 为 /tensorboard ，可以使用以下命令：

tensorboard --logdir=/path/to/logs --bind_all --path_prefix=/tensorboard

其中 --bind_all 参数是让 TensorBoard 绑定所有的网络接口，这样可以从其他机器访问（如果需要该功能）。

--path_prefix 参数就是用于指定 baseurl 的部分。在这个例子中，你可以通过访问类似 http://your_server_ip:6006/tensorboard 的 URL 来查看 TensorBoard（这里假设默认端口是 6006）。

您需要在容器内启动 TensorBoard，并进行相关配置，步骤如下：

打开终端或命令提示符并运行：

tensorboard --port {port} --logdir {your-logs-dir} --bind_all --path_prefix={your-ingress-prefix}

其中各个参数的解释如下：

port：指定端口，默认为 6006
{your-logs-dir}：用户指定的训练数据的输出目录（如./logs)
--bind_all：使得 TensorBoard 绑定所有的网络接口，这样可以从其他机器访问
{your-ingress-prefix}：指定的 Ingress 访问路径，在本示例中为 /ingress/liuxw24-379e0（参见 Ingress 访问规则中的设置）

访问方式：

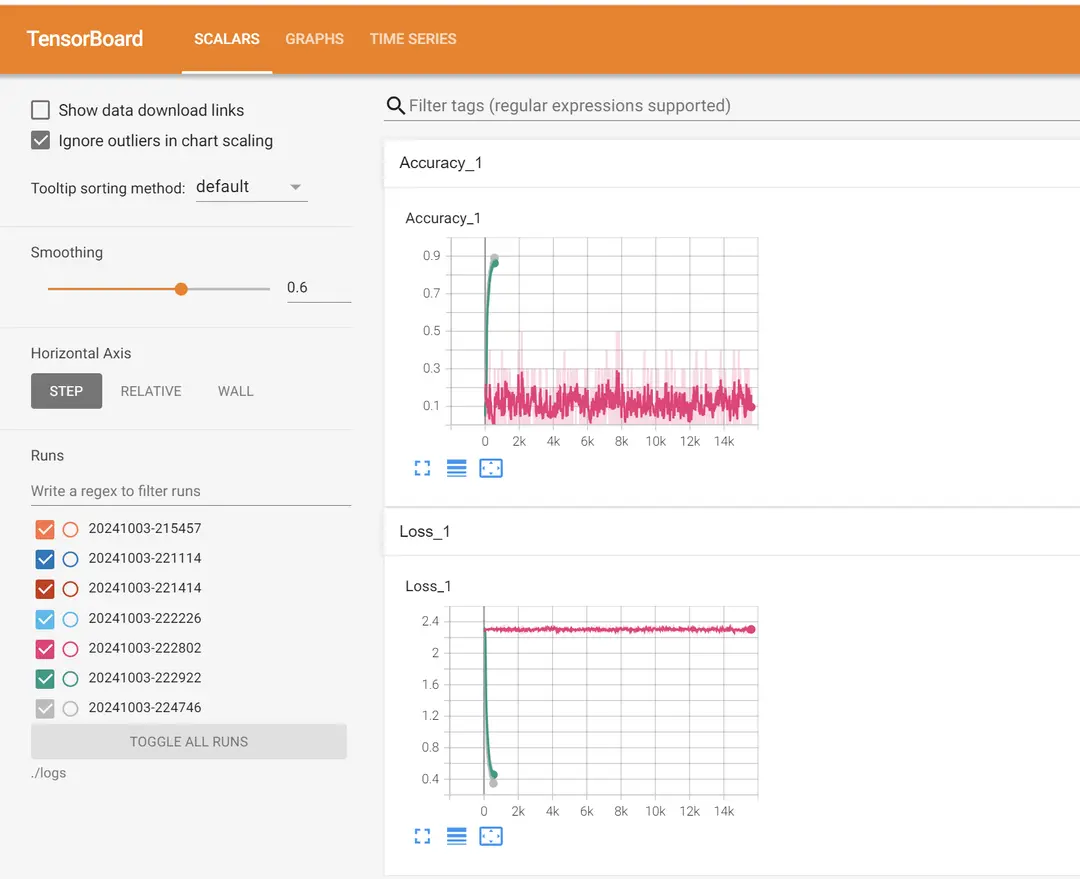

用户可以通过 gpu.act.buaa.edu.cn/ingress/{userName}-{uuid} 路径访问 TensorBoard，看到对应页面如下：
